Akcesoria do Szaf Inox

Przepustnice kołnierzowe, systemy zamykania, komplet profili, płyty wewnętrzne i wiele innych

Ofertę szaf do tablic elektrycznych marki Compex zamyka gama akcesoriów; są to : płyty wewnętrzne, cokoły, przepustnice kołnierzowe, drzwi wewnętrzne, daszki przeciwdeszczowe, komplet profili, ramy modułowe i systemy zamykania. W ten sposób nasze szafy inox do tablic elektrycznych są naprawdę gotowe do użytku i mogą sprostać wszelkim wymaganiom klientów.

WAŻNE:w zależności od akcesorium (patrz specyfikacje techniczne poszczególnych akcesoriów), ich instalacja może być dowolna, tzn. możliwa w
każdej chwili do wykonania przez klienta lub na zamówienie złożone wcześniej w Firmie.

PŁYTA WEWNĘTRZNA WKŁADANA FRONTALNIE
PŁYTA WEWNĘTRZNA WKŁADANA BOCZNIE
AKCESORIA DO PŁYT WEWNĘTRZNYCH
ZESTAW KOŁNIERZY DO KABLI
ZESTAW KOŁNIERZY DO KABLI GILOTYNOWY
BOKI
COKOŁY
NÓŻKI
DASZEK PRZECIWDESZCZOWY
DASZEK PRZECIWDESZCZOWY HYGENIC DESIGN
BLAT ZAMYKAN

ZESTAW DRZWI WEWNĘTRZNYCH
ZESTAW DOŁĄCZENIA I PODNOSZENIA SZAF
ZESTAW PROFILI WEWNĘTRZNYCH
ZESTAW MODUŁOWY

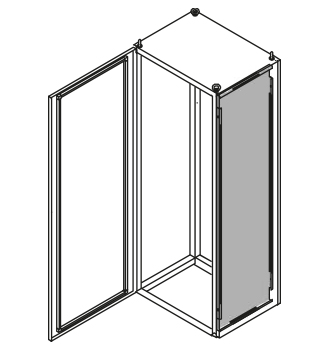

SEPARATORY POZIOME I PIONOWE
OKIENKO DO OCHRONY PRZYRZĄDÓW STEROWNICZYCH
KIESZEŃ NA DOKUMENTY
SYSTEMY ZAMYKANIA
SYSTEMY DI BLOCCA PORTA MECCANICO E CON PISTONI A GAS
POKRYWY ZE STALI NIERDZEWNEJ DO ZESPOŁÓW FILTRACYJNYCH
WENTYLATORY I FILTRY

Tabele dotyczące poszczególnych akcesoriów są dostępne w wersji pdf katalogu ogólnego. Możesz o niego poprosić tutaj.

PŁYTA WEWNĘTRZNA WKŁADANA FRONTALNIE

Opis: płyta wewnętrzna do zainstalowania urządzeń, wkładana frontalnie na szynach ślizgowych. Materiał: blacha ocynkowana, grubość: 2,5 mm.
Na zamówienie: stal nierdzewna Aisi 304 / Wnr 1.4301, grubość: 2,5 mm.
Ilość: opakowanie zawiera 1 szt.
INSTALACJA: dowolna.

POŁĄCZENIE SZEREGOWE	WYMIARY SKRZYNKI		KOD	WAGA	WYM. PŁYTY WEWNĘTRZNEJ		WYDAJNOŚĆ*	OPAK..
	B	H			B	H
	mm	mm		Kg	mm	mm	Kg	Szt.
FC – RC	600	1600	FPE060160	22,00	500	1525	500	1
		1800	FPE060180	25,00	500	1725		1
		2000	FPE060200	27,00	500	1925		1
	800	1600	FPE080160	30,00	700	1525		1
		1800	FPE080180	33,00	700	1725		1
		2000	FPE080200	37,00	700	1925		1
	1000	1800	FPE100180	42,00	900	1725		1
	1000	2000	FPE100200	47,00	900	1925		1
	1200	1600	FPE120160	46,00	1100	1525		1
		1800	FPE120180	51,00	1100	1725		1
		2000	FPE120200	57,00	1100	1925		1

Wróć do ↑

* Zgodnie z normą CEI EN 62208

PŁYTA WEWNĘTRZNA WKŁADANA BOCZNIE

Opis: płyta wewnętrzna do zainstalowania urządzeń wkładana bocznie, na kółkach ślizgowych.
Materiał: blacha ocynkowana, grubość: 2,5 mm.
Na zamówienie: stal nierdzewna Aisi 304 / Wnr 1.4301, grubość: 2,5 mm.
Ilość: opakowanie zawiera 1 szt. i 2 szyny ślizgowe.
INSTALACJA: dowolna.

POŁĄCZENIE SZEREGOWE	WYMIARY SKRZYNKI		KOD	WAGA	WYM. PŁYTY WEWNĘTRZNEJ		WYDAJNOŚĆ*	OPAK..
	B	H			B	H
	mm	mm		Kg	mm	mm	Kg	Pz
MC – ML – RC	600	1600	MPE060160	26,00	600	1515	500	1
		1800	MPE060180	30,00	600	1715		1
		2000	MPE060200	33,00	600	1915		1
	800	1600	MPE080160	34,00	800	1515		1
		1800	MPE080180	38,00	800	1715		1
		2000	MPE080200	42,00	800	1915		1
	1000	1800	MPE100180	47,00	1000	1715		1
	1000	2000	MPE100200	52,00	1000	1915		1
	1200	1600	MPE120160	50,00	1200	1515		1
		1800	MPE120180	56,00	1200	1715		1
		2000	MPE120200	61,00	1200	1915		1

Wróć do ↑

* Zgodnie z normą CEI EN 62208

AKCESORIA DO PŁYT WEWNĘTRZNYCH

Opis A: wzmocnienia w celu zwiększenia usztywnienia płyt do montażu ciężkich przyrządów.
B: zestaw do łączenia płyt wkładanych bocznie.
C: zestaw do łączenia płyt wkładanych frontalnie.
D: zestaw do montażu centralnego płyty wewnętrznej.

Materiał: blacha ocynkowana, grubość: od 2,0 mm.
Na zamówienie: stal nierdzewna Aisi 304 / Wnr 1.4301, grubość: od 2,0 mm.
Ilość: zgodnie a tabelą.
INSTALACJA: dowolna.

POŁĄCZENIE SZEREGOWE		OPIS		WYMIARY	KOD	OPAK..
AKCESORIUM	SERIA			B
				mm		Pz
PŁYTA WKŁADANA FRONTALNIE	FP	A	PROFILE WZMACNIAJĄCE DO PŁYTY WEWNĘTRZNEJ	600	ZE001008	2
				800	ZE001009	2
				1000	ZE001010	2
				1200	ZE001011	2
PŁYTA WKŁADANA BOCZNIE	MP			600	ZE001012	2
				800	ZE001013	2
				1000	ZE001014	2
				1200	ZE001015	2
PŁYTA WKŁADANA BOCZNIE	MP	B	ZESTAW ŁĄCZENIA PŁYT WEWNĘTRZNYCH	-	ZE001016	2
PŁYTA WKŁADANA FRONTALNIE	FP	C	ZESTAW KOMPENSACYJNY DO PŁYT WEWNĘTRZNYCH	H 1600	ZE001020	1
				H 1800	ZE001021	1
				H 2000	ZE001022	1
PŁYTA WKŁADANA FRONTALNIE	MP	D	UCHWYTY MONTAŻOWE 3-PUNKTOWE	-	ZE001018	2

Wróć do ↑

ZESTAW KOŁNIERZY DO KABLI

Opis: Kołnierze do kabli standardowe.
Materiał: stal nierdzewna Aisi 304 / Wnr 1.4301, grubość: od 1,5 mm.
Na zamówienie: stal nierdzewna Aisi 316 / Wnr 1.4404, grubość: od 1,5 mm.
Wykończenie: scotch-brite.
Ilość: wskazana w tabeli odniesienia.
INSTALACJA: dowolna.

POŁĄCZENIE SZEREGOWE	WYMIARY TABLICY		KOD	POWIERZCHNIA UŻYTKOWA OTWORÓW		OPAK.
	B	P		B	P
	mm	mm		mm	mm	Szt.
MC – ML	400	500	ZE003061	272	342	1
	600		ZE003062	472	342	1
	800		ZE003063	672	342	1
	1000		ZE003064	872	342	1
	400	600	ZE003065	272	442	1
	600		ZE003066	472	442	1
	800		ZE003067	672	442	1
	1000		ZE003068	872	442	1
FC – RC	600	400	ZE003043	410	210	1
	800		ZE003044	610	210	1
	1000		ZE003045	810	210	1
	600	500	ZE003046	410	310	1
	800		ZE003047	610	310	1
	1000		ZE003048	810	310	1
	600	600	ZE003049	410	410	1
	800		ZE003050	610	410	1
	1000		ZE003051	810	410	1

Wróć do ↑

ZESTAW KOŁNIERZY GILOTYNOWYCH DO KABLI

Opis: kołnierze gilotynowe do prowadzenia kabli.
Materiał: stal nierdzewna Aisi 304 / Wnr 1.4301, grubość: od 1,5 mm.
Na zamówienie: stal nierdzewna Aisi 316 / Wnr 1.4404, grubość: od 1,5 mm.
Wykończenie: scotch-brite.
Ilość: wskazana w tabeli odniesienia.
INSTALACJA: dowolna.

POŁĄCZENIE SZEREGOWE	WYMIARY TABLICY		KOD	WIERZCHNIA UŻYTKOWA OTWORÓW		OPAK.
	B	P		B	P
	mm	mm		mm	mm	Szt.
MC – ML	400	500	ZE003019	270	340	1
	600		ZE003020	470	340	1
	800		ZE003021	670	340	1
	1000		ZE003022	870	340	1
	400	600	ZE003023	270	440	1
	600		ZE003024	470	440	1
	800		ZE003025	670	440	1
	1000		ZE003026	870	440	1
FC – RC	600	400	ZE003001	400	100	1
	800		ZE003002	600	100	1
	1000		ZE003003	800	100	1
	600	500	ZE003004	400	100	1
	800		ZE003005	600	100	1
	1000		ZE003006	800	100	1
	600	600	ZE003007	400	100	1
	800		ZE003008	600	100	1
	1000		ZE003009	800	100	1

Wróć do ↑

BOKI

Opis: zestaw ścian bocznych szafy.
Materiał: stal nierdzewna Aisi 304 / Wnr 1.4301, grubość: od 1,5 mm.
Na zamówienie: stal nierdzewna Aisi 316 / Wnr 1.4404, grubość: od 1,5 mm.
Wykończenie: scotch-brite.
Ilość: opakowanie po 2 szt. i śruby montażowe.
INSTALACJA: dowolna.

POŁĄCZENIE SZEREGOWE	WYMIARY TABLICY		KOD	WAGA	WIERZCHNIA UŻYTKOWA OTWORÓW		WYDAJNOŚĆ*	OPAK.
	H	P			H	P
	mm	mm		Kg	mm	mm	Kg	Pz
MC – ML	1800	500	ZE000500	28,00	1733	427	100	2
	2000	500	ZE000501	30,00	1933	427		2
	1800	600	ZE000502	33,00	1733	527		2
	2000	600	ZE000503	37,00	1933	527		2
RC	1600	400	ZE000512	24,00	1526	255	100	2
	1800		ZE000513	27,00	1726	255		2
	2000		ZE000514	30,00	1926	255		2
	1600	500	ZE000515	29,00	1526	355		2
	1800		ZE000516	33,00	1726	355		2
	2000		ZE000517	36,00	1926	355		2
	1800	600	ZE000518	38,00	1726	455		2
	2000	600	ZE000519	42,00	1926	455		2

Wróć do ↑

* Zgodnie z normą CEI EN 62208

COKOŁY

Opis: cokoły nośne o wysokości 100 i 200mm z opcją akcesorium do zamykania dna.
Materiał: stal nierdzewna Aisi 304 / Wnr 1.4301, grubość: od 1,5 mm.
Na zamówienie: stal nierdzewna Aisi 316 / Wnr 1.4404, grubość: od 1,5 mm.
Wykończenie: scotch-brite.
Ilość: wskazana w tabeli odniesienia.
INSTALACJA : dowolna.

WYMIARY TABLICY		KOD RAMY COKOŁA		KOD	OPAK.
B	P	H100	H200	DNO ZAMKNIĘTE
mm	mm	H100	H200	DNO ZAMKNIĘTE	Szt.
400	400	ZE004000	ZE004024	ZE004096	1
600		ZE004001	ZE004025	ZE004097	1
800		ZE004002	ZE004026	ZE004098	1
1000		ZE004003	ZE004027	ZE004099	1
1200		ZE004004	ZE004028	ZE004100	1
1600		ZE004005	ZE004029	ZE004101	1
400	500	ZE004006	ZE004030	ZE004102	1
600		ZE004007	ZE004031	ZE004103	1
800		ZE004008	ZE004032	ZE004104	1
1000		ZE004009	ZE004033	ZE004105	1
1200		ZE004010	ZE004034	ZE004106	1
1600		ZE004011	ZE004035	ZE004107	1
400	600	ZE004012	ZE004036	ZE004108	1
600		ZE004013	ZE004037	ZE004109	1
800		ZE004014	ZE004038	ZE004110	1
1000		ZE004015	ZE004039	ZE004111	1
1200		ZE004016	ZE004040	ZE004112	1
1600		ZE004017	ZE004041	ZE004113	1

Wróć do ↑

NÓŻKI

Opis: gama nóżek nośnych o różnych wysokościach na pręcie gwintowanym oraz cylindrycznych i kółka obrotowe z
hamulcem.
Materiał: stal nierdzewna Aisi 304 / Wnr 1.4301, grubość: od 1,5 mm.
Ilość: wskazana w tabeli odniesienia.
INSTALACJA : dowolna.

OPIS	WYMIARY		KOD	OPAK.
		H
		mm		Pz
NÓŻKI NA PRĘCIE GWINTOWANYM	M16	168	ZG000400	4
NÓŻKI NA PRĘCIE GWINTOWANYM	M20	198	ZG000401	4
NÓŻKI HYGENIC DESIGN	M16	205	ZG000402	4
NÓŻKI HYGENIC DESIGN	M20	205	ZG000403	4
NÓŻKI CYLINDRYCZNE	D.60	80	ZG000404	4
NÓŻKI CYLINDRYCZNE	D.60	100	ZG000405	4
KÓŁKO OBROTOWE Z HAMULCEM	D.80		ZG000406	2
KÓŁKA STAŁE Z HAMULCEM	D.80		ZG000407	2

Wróć do ↑

DASZEK PRZECIWDESZCZOWY

Opis: daszek chroniący przed deszczem o kącie pochylenia 10° i głębokości 50 mm celem zapewnienia lepszej ochrony
obudowy.
Materiał: stal nierdzewna Aisi 304 / Wnr 1.4301, za zamówienie AISI 316 / Wnr 1.4404, wykończenie: Scotch-Brite.
Ilość: opakowanie zawiera 1 szt. i śruby montażowe.
INSTALACJA: dowolna.

POŁĄCZENIE SZEREGOWE	WYMIARY TABLICY		KOD	WYMIARY DASZKA PRZECIWDESZCZOWEGO				OPAK.
	B	P		B1	H1	P1	P2
	mm	mm		mm	mm	mm	mm	Pz
MC – ML – FC – RC	600	400	ZE006090	700	175	150	50	1
	800		ZE006091	900				1
	1000		ZE006092	1100				1
	1200		ZE006093	1300				1
	1600		ZE006094	1700				1
	600	500	ZE006095	700				1
	800		ZE006096	900				1
	1000		ZE006097	1100				1
	1200		ZE006098	1300				1
	1600		ZE006099	1700				1
	600	600	ZE006100	700				1
	800		ZE006101	900				1
	1000		ZE006102	1100				1
	1200		ZE006103	1300				1
	1600		ZE006104	1700				1

Wróć do ↑

DASZEK PRZECIWDESZCZOWY HYGENIC DESIGN

Opis: daszek przeciwdeszczowy o kącie nachylenia 30° idealny do urządzeń narażonych na częste mycie
Materiał: stal nierdzewna Aisi 304 / Wnr 1.4301, za zamówienie AISI 316 / Wnr 1.4404, wykończenie: Scotch-Brite.
Ilość: opakowanie zawiera 1 szt. i śruby montażowe.
INSTALACJA: dowolna.

POŁĄCZENIE SZEREGOWE	WYMIARY TABLICY		KOD	WYMIARY DASZKA PRZECIWDESZCZOWEGO			OPAK.
	B	P		B1	H1	P1
	mm	mm		mm	mm	mm	Szt.
MC – ML – FC – RC	600	400	ZE006050	700	385	400	1
	800		ZE006051	900			1
	1000		ZE006052	1100			1
	1200		ZE006053	1300			1
	1600		ZE006054	1700			1
	600	500	ZE006055	700		500	1
	800		ZE006056	900			1
	1000		ZE006057	1100			1
	1200		ZE006058	1300			1
	1600		ZE006059	1700			1
	600	600	ZE006060	700		600	1
	800		ZE006061	900			1
	1000		ZE006062	1100			1
	1200		ZE006063	1300			1
	1600		ZE006064	1700			1

Wróć do ↑

BLAT SKŁADANY

Opis: blat składany do zamontowania na ramie drzwi szafy.
Materiał: stal nierdzewna Aisi 304.
Ilość: opakowanie zawiera 1 szt. i śruby montażowe.
INSTALACJA: dowolna.

POŁĄCZENIE SZEREGOWE	WYMIARY	KOD	WYDAJNOŚĆ*	OPAK..
	B
	mm		Kg	Pz
MC – FC – RC	600	ZE001136	15	1
	800	ZE001137		1
	1000	ZE001138		1

Wróć do ↑

ZESTAW DO DRZWI WEWNĘTRZNYCH

Opis: drzwi wewnętrzne osadzone na ramie, idealne do zainstalowania przyrządów.
Materiał: stal nierdzewna Aisi 304 / Wnr 1.4301, za zamówienie AISI 316 / Wnr 1.4404, wykończenie: Scotch-Brite.
Ilość: opakowanie zawiera 1 szt. i uchwyty mocujące oraz śruby montażowe.
INSTALACJA: na żądanie.

POŁĄCZENIE SZEREGOWE	WYMIARY TABLICY		KOD	WAGA	WYM. PŁYTY WEWNĘTRZNEJ		WYDAJNOŚĆ*	OPAK..
	B	H			B	H
	mm	mm		Kg	mm	mm	Kg	Pz/St
MC – ML	600	1800	ZE002000	15,00	490	1725	90	1
	800		ZE002001	20,00	690			1
	1000		ZE002002	26,00	890			1
	600	2000	ZE002003	17,00	490	1925		1
	800		ZE002004	22,00	690			1
	1000		ZE002005	28,00	890			1

Wróć do ↑

* Zgodnie z normą CEI EN 62208

ZESTAW DO ŁĄCZENIA I PODNOSZENIA SZAF

Opis: zestaw do łączenia i podnoszenia szaf.
Materiał: wskazany w tabeli odniesienia.
Na zamówienie: stal nierdzewna AISI 316 / Wnr 1.4404
Ilość: podana w tabeli odniesienia.
INSTALACJA: dowolna.

POŁĄCZENIE SZEREGOWE	OPIS	MATERIAŁ	KOD	OPAK.	CERTYFIKATY
				Pz/St	Type Nema
MC – ML – FC – RC	ZESTAW DO ŁĄCZENIA ZWYKŁY	AISI 304	ZE001150	4	-
	ZESTAW DO ŁĄCZENIA ZE WZMOCNIENIAMI	AISI 304	ZE001152	4	NEMA 1,12,4,4X
	ZESTAW UCH NOŚNYCH DO PODNOSZENIA	FEZN	ZE001154	4	-
	ZESTAW WZMOCNIEŃ DO PODNOSZENIA	AISI 304	ZE001156	2	-

Wróć do ↑

ZESTAW PROFILI WEWNĘTRZNYCH

Opis: kompletna gama profili H48mm ażurowych podwójnych, idealnych do konstrukcji
wewnętrznych w kabinach w celu zainstalowania akcesoriów i/lub przyrządów
Materiał: blacha ocynkowana, grubość: od 2,0 mm.
Na zamówienie: stal nierdzewna Aisi 304 / Wnr 1.4301, grubość: od 2,0 mm.
Ilość: podana w tabeli odniesienia.
INSTALACJA: dowolna.

POŁĄCZENIE SZEREGOWE	OPIS		WYMIARY	KOD	WYDAJNOŚĆ*	OPAK..
			mm		Kg	Pz
MC – ML – FC – RC	1	UCHWYTY MONTAŻOWE NAŚCIENNE	-	ZE001090	-	2
-	2	UCHWYTY DO MONTAŻU PROFILI	-	ZE001095	-	4
MC – ML – FC – RC	3	PROFILE DO SZEROKOŚĆI I GŁĘBOKOŚCI	400	ZE001117	150	2
			500	ZE001118	150	2
			600	ZE001119	100	2
			800	ZE001120	100	2
			1000	ZE001121	80	2
MC – ML – FC – RC	4	PROFILE WYSOKOŚCIOWE	1600	ZE001109	100	2
			1800	ZE001110		2
			2000	ZE001111		2
FC - RC	5	PROFILE WYSOKOŚCIOWE DO DRZWI KOMPAKTOWYCH	1600	ZE001103	75	4
			1800	ZE001104		4
			2000	ZE001105		4
MC - ML	6	PROFILE DO DRZWI TRANSFORMATORÓW	400	ZE001132	250	2
			500	ZE001133		2
			600	ZE001134		2
MC – ML – FC – RC	7	PROFILE DO DRZWI ZEWNĘTRZNYCH I	600	ZE001125	25	2
			800	ZE001126		2
			1000	ZE001127		2

Wróć do ↑

* Zgodnie z normą CEI EN 62208

ZESTAW MODUŁOWY

Opis: A: ramy modułowe do budowy kabin elektrycznych dystrybucji prądu
B: panele modułowe otwarte i pełne
C: płyty wewnętrzne częściowe do instalowania komponentów
D: uchwyty montażowe do prętów DIN
Materiał: blacha ocynkowana – stal nierdzewna Aisi 304 / Wnr 1.4301.
Ilość: podana w tabeli odniesienia.
INSTALACJA: dowolna.

POŁĄCZENIE SZEREGOWE	OPIS		WYMIARY			KOD	WYDAJNOŚĆ*	OPAK.
			B	H	MODUŁY
			mm	mm	n°		Kg	Szt.
	A	RAMY MODUŁOWE	-	1800		ZE005100	90	1
			-	2000		ZE005101	90	1
		PANEL OTWARTY	600	150	18	ZE005000	-	1
				200		ZE005001	-	1
				300		ZE005002	-	1
			800	150	24	ZE005003	-	1
				200		ZE005004	-	1
				300		ZE005005	-	1
	B	PANEL PEŁNY	600	50	-	ZE005012	-	1
				150	-	ZE005013	-	1
				200	-	ZE005014	-	1
				300	-	ZE005015	-	1
MC – ML				400	-	ZE005016	-	1
			800	50	-	ZE005017	-	1
				150	-	ZE005018	-	1
				200	-	ZE005019	-	1
				300	-	ZE005020	-	1
				400	-	ZE005021	-	1
		PŁYTY WEWNĘTRZNE CZĘŚCIOWE	600	200	-	ZE005050	-	1
				300	-	ZE005051	-	1
	C			400	-	ZE005052	-	1
			800	200	-	ZE005053	-	1
				300	-	ZE005054	-	1
				400	-	ZE005055	-	1
	D	UCHWYTY MONTAŻOWE PROWADNICY DIN	-	-	-	ZE005060	-	2

Wróć do ↑

SEPARATORY POZIOME I PIONOWE

Opis: separatory pionowe i poziome do dzielenia lub tworzenia konkretnych przestrzeni.
Materiał: blacha ocynkowana, grubość: od 2,0 mm.
Na zamówienie: stal nierdzewna Aisi 304 / Wnr 1.4301, grubość: od 2,0 mm.
Ilość: podana w tabeli odniesienia.
INSTALACJA: dowolna.

POŁĄCZENIE SZEREGOWE	OPIS	WYMIARY TABLICY			KOD	WYDAJNOŚĆ*	OPAK.
		B	H	P
		mm	mm	mm		Kg	Pz/St
MC – ML	ORIZZONTALE	600	-	400	ZE006000	120	1
		800	-	400	ZE006001		1
		1000	-	400	ZE006002		1
		1200	-	400	ZE006003		1
		600	-	500	ZE006004		1
		800	-	500	ZE006005		1
		1000	-	500	ZE006006		1
		1200	-	500	ZE006007		1
		600	-	600	ZE006008		1
		800	-	600	ZE006009		1
		1000	-	600	ZE006010		1
		1200	-	600	ZE006011		1
	VERTICALE	-	1600	400	ZE006041	-	1
		-	1800	400	ZE006042		1
		-	2000	400	ZE006043		1
		-	1800	500	ZE006044		1
		-	2000	500	ZE006045		1
		-	1800	600	ZE006046		1
		-	2000	600	ZE006047		1

* Zgodnie z normą CEI EN 62208

Wróć do ↑

SZYBKA OCHRONNA URZĄDZEŃ STEROWNICZYCH

Opis: okienka typu bulaj z lexan do ochrony urządzeń elektrycznych i elektronicznych; rama okienka jest
wykonana tak, aby ułatwić instalację i pomieścić przedmioty o określonej głębokości.
Materiał: stal nierdzewna inox Aisi 304 / Wnr 1.4301, na zamówienie AISI 316 / Wnr. 1.4404, wykończenie:
Scotch-Brite,
szybka typu bulaj: poliwęglan o grubości 4mm.
Ilość: opakowanie zawiera 1 szt.
INSTALACJA: dowolna.

POŁĄCZENIE SZEREGOWE	WYMIARY			KOD	WAGA	PRZESTRZEŃ ŚWIETLNA LEXAN		CERTYFIKATY	OPAK..
	B	H	P			B	H	C UR US
	mm	mm	mm		Kg	mm	mm	Type Nema	Szt.
MC - FC - RC - CC - CH	400	400	60	ZG003500	4,00	260	260	1,12,4,4x	1
	500	500		ZG003501	6,00	360	360	1,12,4,4x	1
	500	700		ZG003502	8,00	360	560	1,12,4,4x	1
	700	500		ZG003503	9,00	560	360	1,12,4,4x	1
	800	800		ZG003504	16,00	660	660	1,12,4,4x	1

Wróć do ↑

KIESZEŃ NA DOKUMENTY

Opis: kieszeń na dokumenty na drzwi szaf. Mocowanie na ramie perforowanej drzwi.
Materiał: PCV i stal nierdzewna inox Aisi 430, na zamówienie Aisi 304.
Ilość: opakowanie zawiera 1 szt.
INSTALACJA: dowolna.

POŁĄCZENIE SZEREGOWE	WYMIARY	KOD	OPAK.
	B
	mm		Pz
MC – FC – RC	A4	ZG003000	1
	600	ZE001139	1
	800	ZE001140	1
	1000	ZE001141	1

Wróć do ↑

SYSTEMY ZAMYKANIA

Opis: zamki i klamki zamiast standardowych.
Materiał: znal chromowany – Stal nierdzewna Aisi 304 / Wnr 1.4301.
Ilość: wskazana w tabeli odniesienia.
INSTALACJA: dowolna.

POŁĄCZENIE SZEREGOWE		OPIS	KOD	OPAK..
FC – RC – MC – ML	1	UCHWYT Z POKRYWĄ CYLINDRA	ZG000111	1
	2	UCHWYT BEZ POKRYWY CYLINDRA	ZG000112	1
	3	PODWÓJNA DŹWIGIENKA 3mm	ZG000113	1
	4	KWADRATOWY 8mm	ZG000114	1
	5	TRÓJKĄTNY 8mm	ZG000115	1
	6	WKŁADKA NA KLUCZ EK333	ZG000116	1
	7	WKŁADKA NA KLUCZE RÓŻNE	ZG000117	1
	8	WKŁADKA NA KŁÓDKĘ	ZG000118	1
	9	KLUCZ UNIWERSALNY	ZG000119	5
	10	KLUCZ Z PODWÓJNĄ DŹWIGIENKĄ mm	ZG000120	2
	11	KLUCZ KWADRATOWY 8mm	ZG000121	2
	12	KLUCZ TRÓJKĄTNY 8mm	ZG000122	2
	13	KLUCZ EK333	ZG000123	2
	14	KLUCZE RÓŻNE	ZG000124	2

Wróć do ↑

SYSTEM BLOKOWANIA DRZWI MECHANICZNY I TELESKOPÓW GAZOWYCH

Opis: systemy uchwytów mechanicznych lub systemy teleskopów gazowych do blokowania drzwi lub
podnoszenia ich w górę.
Materiał: blacha ocynkowana - Stal inox Aisi 304 / Wnr 1.4301.
Ilość: podana w tabeli odniesienia.
INSTALACJA: dowolna

OPIS	MATERIAŁ	KOD	WYDAJNOŚĆ	OPAK.
			N	Szt.
ODBÓJ MECHANICZNY DRZWI	ZINCATO	ZG000500		1
ODBÓJ MECHANICZNY DRZWI	AISI 304	ZG000501		1
TELESKOPY GAZOWE		ZG000502	110	1
		ZG000503	200	1
		ZG000504	400	1
UCHWYT PŁASKI	AISI 304	ZG000505		1
UCHWYT W KSZTAŁCIE L	AISI 304	ZG000506		1
UCHWYT W KSZTAŁCIE U	AISI 304	ZG000507		1

Wróć do ↑

POKRYWY ZE STALI NIERDZEWNEJ DO ZESPOŁÓW FILTRACYJNYCH

Opis: pokrywa metalowa ze stali nierdzewnej to akcesorium, które łączy się z zespołami filtracyjnymi i
wentylatorami.
Stopień ochrony Nema 4X według norm UL/CSA w połączeniu z zespołem filtracyjnym.
Materiał: stal nierdzewna Aisi 304 / Wnr 1.4301, na zamówienie AISI 316 / Wnr. 1.4404, wykończenie:
Scotch-Brite.
Ilość: opakowanie zawiera 1 szt.
INSTALACJA: dowolna.

WYMIARY WENTYLACJI		KOD	WYMIARY			CERTYFIKATY	OPAK.
B	H		B	H	P	C UR US
mm	mm		mm	mm	mm	Type Nema	Szt.
108	108	ZG004000	190	190	55	1,12,4,4x	1
150	150	ZG004001	220	220	55	1,12,4,4x	1
200	200	ZG004002	260	260	55	1,12,4,4x	1
250	250	ZG004003	300	300	65	1,12,4,4x	1
325	325	ZG004004	380	380	72	1,12,4,4x	1

Wróć do ↑

WENTYLATORY I FILTRY

Opis: Zespoły filtracyjne z i bez wentylatora z systemem montażu na klipsy.
Materiał: Części plastikowe z PC/ABS kolor standardowy RAL 7035.
Ilość: opakowanie zawiera 1 szt.
INSTALACJA: dowolna.

KOD	OPIS	WYMIARY				CUT OUT			NAPIĘCIE	PRĄD	WATT	WYDAJNOŚĆ	STATIC PRESSURE	HAŁAS	CERTYFIKATY		WAG	OPAK..
		A	B	C	D	E	F	G							EN60529	cURus
		mm	mm	mm	mm	mm	mm	mm	V	mA	W	m³/h	Pa	dB(a)	IP	Type	Kg	Szt.
ZG001002	FILTR	106,5	91,5	16,5	6,7	95	91,5+1,5	1,8	-	-	-	-	-	-	54	NEMA 12	0,07	1
ZG001000	WENTYLATOR		80	59,9					230V – 50/60	62/50	10/8,0	12/15	23/33	31,0/33,0	54	NEMA 12	0,39	1
ZG001001	WENTYLATOR		80	46,9					24V – DC	85	2	15	25	30	54	NEMA 12	0,18	1
ZG001005	FILTR	150	125	21,5	7,7	131	125+1,5	4,5	-	-	-	-	-	-	55	NEMA 12	0,18	1
ZG001003	WENTYLATOR		119	65,5					230V – 50/60	110/100	17/18	45	55/62	48,0/54,0	55	NEMA 12	0,78	1
ZG001004	WENTYLATOR		119	65,5					24V – DC	310	7,4	47	56	42,5	54	NEMA 12	0,45	1
ZG001008	FILTR	204	176	21,5	8	185	177+1,5	4,5	-	-	-	-	-	-	55	NEMA 12	0,26	1
ZG001006	WENTYLATOR		119	87,5					230V – 50/60	126/110	19/17	110/130	80/100	40,0/44,0	55	NEMA 12	0,96	1
ZG001007	WENTYLATOR		119	87,5					24V – DC	342	8,2	100	60	42	54	NEMA 12	0,64	1
ZG001011	FILTR	250	223	24,9	8,9	230	223+1,5	4,5	-	-	-	-	-	-	55	NEMA 12	0,42	1
ZG001009	WENTYLATOR		172	115,3					230V – 50/60	134/160	32/36	230/270	115/155	50,0/55,0	55	NEMA 12	1,5	1
ZG001010	WENTYLATOR		119	102,7					24V – DC	320	7,6	140	63	42	55	NEMA 12	0,9	1
ZG001013	FILTR	325	291	24,5	9,5	302	291+1,5	4,5	-	-	-	-	-	-	55	NEMA 12	0,6	1
ZG001012	WENTYLATOR	325	218	150,7	9,5	302	291+1,5	4,5	230V – 50/60	318/381	73/87	520/580	160/185	65,3/68,1	55	NEMA 12	3,1	1

Wróć do ↑
