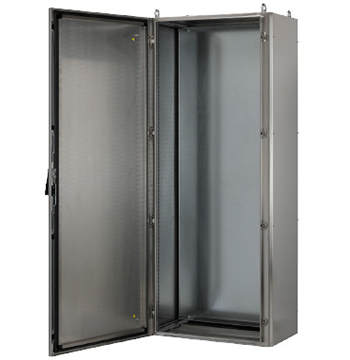

SZAFY KOMPAKTOWE ZE ZDEJMOWANYMI BOKAMI Z PEŁNYMI DRZWI RC

Gama szaf wolnostojących, monobloków ze stali nierdzewnej z pełnymi drzwiami w wersji z wyjmowanymi bokami, która umożliwia instalację płyt wewnętrznych przez wprowadzanie boczne. Wersje niestandardowe z wieloma dostępnymi akcesoriami i z możliwością wykonania specjalnych obróbek na zamówienie. Te typy szaf wolnostojących ze stali nierdzewnej i kwasoodpornej polecane są do stosowania w trudnych środowiskach, w których obecne są czynniki agresywne, w sektorach takich jak np. spożywczy, farmaceutyczny, chemiczny i morski.

PŁYTA WEWNĘTRZNA ZDEJMOWANA. Płyta wewnętrzna wkładana frontalnie została opracowana w celu maksymalnego
wykorzystania głębokości kabiny elektrycznej.

DNO Z PROWADZENIEM KABLI. Zaprojektowane tak, aby uzyskać jak największą przestrzeń roboczą.

ZAWIASY Z MIKRO ODLEWÓW Zawiasy chowane z mikro odlewów ze stali nierdzewnej, opracowane specjalnie do otwierania drzwi do wewnątrz kabiny.

USZCZELKA POLIURETANOWA. Zakres temperatury pracy: -40°C +90°C.

Najechać na poszczególne zdjęcia, aby odczytać tekst poboczny

PŁYTA WEWNĘTRZNA ZDEJMOWANA. Płyta wewnętrzna wkładana frontalnie została opracowana w celu maksymalnego
wykorzystania głębokości kabiny elektrycznej.

DNO Z PROWADZENIEM KABLI. Zaprojektowane tak, aby uzyskać jak największą przestrzeń roboczą.

ZAWIASY Z MIKRO ODLEWÓW Zawiasy chowane z mikro odlewów ze stali nierdzewnej, opracowane specjalnie do otwierania drzwi do wewnątrz kabiny.

USZCZELKA POLIURETANOWA. Zakres temperatury pracy: -40°C +90°C.

Chcesz pobrać dokumentację produktu?

CHARAKTERYSTYKA TECHNICZNA

Homologacje	EN 62208: IP66 IK10 UL508A – CSA 22,2: NEMA Type 1,12,4,4X ATEX 2014/34/EU: II 3G 3D
Materiały	Stal nierdzewna: AISI 304 / WNr. 1.4301. Na zamówienie: AISI 316 / WNr. 1.4404. Wykończenie: Scotch-Brite Grubości: Drzwi i plecy: od 1,5 mm / Dach i dno: od 1,5 mm / Boki: od 1,5 mm Płyta okablowania: Blacha ocynkowana Grubość: od 2,5 mm
Konstrukcja	Konstrukcja wykonana z arkusza blachy wygiętego i zgrzewanego TIG. Tuleje dolne i górne M12 hermetyczne za pomocą wgrzania do konstrukcji w celu podnoszenia kabiny lub mocowania cokołów/nóżek.
Drzwi	Zawiasy chowane ze stali nierdzewnej AISI 304 z kątem otwierania powyżej 120°. Zamykanie systemem na zasuwę w 4 punktach, klamka ergonomiczna z wkładką z podwójną dźwigienką 3mm (na zamówienie stal nierdzewna AISI 304 i różne wykroje). Uszczelka poliuretanowa ułożona po obwodzie (zakres temp. -40°C + 90°C). Rama rurowa perforowana z podziałką służy jako usztywnienie skrzydła i do montażu akcesoriów (od wymiaru B600mm). Wersja dwuskrzydłowa: Zamykanie systemem na zawiasach; drzwi główne prawe.
Wyposażenie	Akcesoria do uziemienia i opakowanie na palecie.
Personalizacja	Usługa wycinania otworów według rysunku i rozwiązania ad hoc.
Akcesoria	Płyta wewnętrzna: Wkładana od frontu – Wkładana z boku za pomocą szyn. Kołnierze do kabli – kołnierze gilotynowe do kabli Cokoły: h100 - h200 – z zamkniętym dnem – nóżki Daszek przeciwdeszczowy – Daszek Hygenic design

MAKSYMALNE UDŹWIGI

DRZWI	PŁYTA DOLNA STANDARDOWA	BOK	PUDŹWIG CAŁKOWITY

Tabele dotyczące poszczególnych akcesoriów są dostępne w wersji pdf katalogu ogólnego. Możesz o niego poprosić tutaj.

TABELLA DIMENSIONALE

WYMIARY			KOD	SKRZYDŁA	WAGA	WYMIARY PŁYTY WEWNĘTRZNEJ			POWIERZCHNIA UŻYTKOWA OTWORÓW				POWIERZCHNIA UŻYTKOWA KOŁNIERZA			CERTYFIKATY
	H	P				Bp	Bp1	Hp	Bf	Bf1	Hf	Pf	Bb	Bb1	Pb	EN62208	UL/CSA	ATEX
mm	mm	mm		Nr°	Kg	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	EN60529 EN62262	Na żądanie	Na żądanie
600	1600	400	RCA06016040	1	78,00	500	600	1580	410	-	1445	263	410	-	210	IP66/IK10	NEMA 1,12,4,4X	II 3GD
600	1800	400	RCA06018040	1	87,00	500	600	1780	410	-	1645	263	410	-	210	IP66/IK10	NEMA 1,12,4,4X	II 3GD
600	1800	500	RCA06018050	1	99,00	500	600	1780	410	-	1645	363	410	-	310	IP66/IK10	NEMA 1,12,4,4X	II 3GD
600	2000	500	RCA06020050	1	109,00	500	600	1980	410	-	1845	363	410	-	310	IP66/IK10	NEMA 1,12,4,4X	II 3GD
800	1600	400	RCA08016040	1	91,00	700	800	1580	610	-	1445	263	610	-	210	IP66/IK10	NEMA 1,12,4,4X	II 3GD
800	1800	400	RCA08018040	1	100,00	700	800	1780	610	-	1645	263	610	-	210	IP66/IK10	NEMA 1,12,4,4X	II 3GD
800	1800	500	RCA08018050	1	113,00	700	800	1780	610	-	1645	363	610	-	310	IP66/IK10	NEMA 1,12,4,4X	II 3GD
800	2000	400	RCA08020040	1	110,00	700	800	1980	610	-	1845	263	610	-	210	IP66/IK10	NEMA 1,12,4,4X	II 3GD
800	2000	500	RCA08020050	1	124,00	700	800	1980	610	-	1845	363	610	-	310	IP66/IK10	NEMA 1,12,4,4X	II 3GD
800	2000	600	RCA08020060	1	138,00	700	800	1980	610	-	1845	463	610	-	410	IP66/IK10	NEMA 1,12,4,4X	II 3GD
1000	1800	400	RCA10018040	1	114,00	900	1000	1780	810	-	1645	263	810	-	210	IP66/IK10	NEMA 1,12,4,4X	II 3GD
1000	2000	500	RCA10020050	1	139,00	900	1000	1980	810	-	1845	363	810	-	310	IP66/IK10	NEMA 1,12,4,4X	II 3GD
1200	1600	400	RCA12016040	2	119,00	1100	1200	1580	-	455	1445	263	-	410	210	IP55/IK10	NEMA 1,12	-
1200	1800	400	RCA12018040	2	132,00	1100	1200	1780	-	455	1645	263	-	410	210	IP55/IK10	NEMA 1,12	-
1200	1800	500	RCA12018050	2	146,00	1100	1200	1780	-	455	1645	363	-	410	310	IP55/IK10	NEMA 1,12	-
1200	2000	500	RCA12020050	2	159,00	1100	1200	1980	-	455	1845	363	-	410	310	IP55/IK10	NEMA 1,12	-
1200	2000	600	RCA12020060	2	175,00	1100	1200	1980	-	455	1845	463	-	410	410	IP55/IK10	NEMA 1,12	-
1600	1800	500	RCA16018050	2	158,00	1500	1600	1780	-	655	1645	363	-	610	310	IP55/IK10	NEMA 1,12	-
1600	2000	500	RCA16020050	2	189,00	1500	1600	1980	-	655	1845	363	-	610	310	IP55/IK10	NEMA 1,12	-
1600	2000	600	RCA16020060	2	206,00	1500	1600	1980	-	655	1845	463	-	610	410	IP55/IK10	NEMA 1,12	-

RYSUNEK TECHNICZNY
